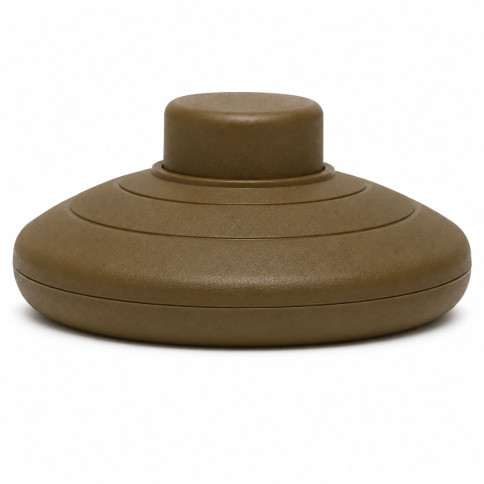

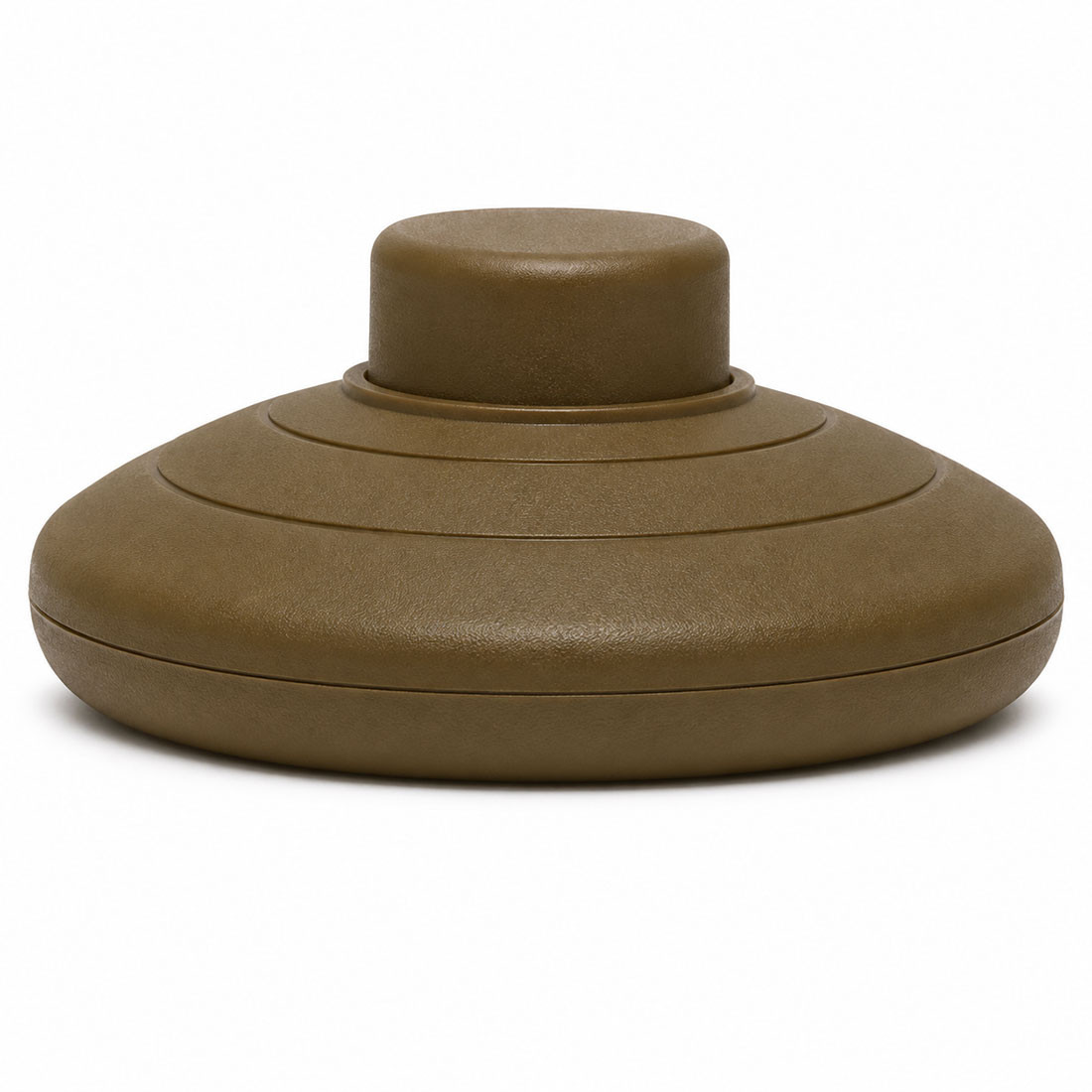

Interrupteur à pied rond diamètre 70 mm – marron – Bouton poussoir marche/arrêt pour lampadaire
Cet interrupteur à pied unipolaire est conçu pour la mise sous tension d’un lampadaire ou de tout luminaire équipé d’un câble 2 ou 3 conducteurs (phase + neutre + terre). Le fil de terre traverse l’interrupteur via son canal dédié, sans être raccordé électriquement.

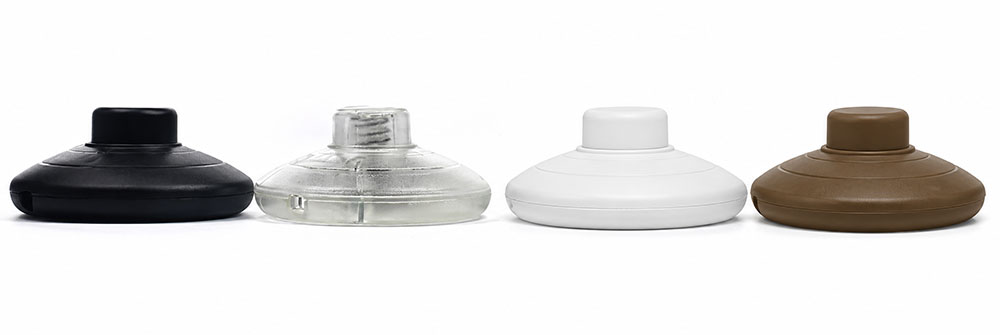

Disponible dans plusieurs coloris – retrouvez les autres versions dans les produits associés au bas de la fiche.
Autres coloris disponibles
Description du produit
- Matière : polypropylène
- Type : interrupteur unipolaire (coupure de la phase uniquement)
- Puissance : 2,5 A – 250 V
- Coloris : marron
- Diamètre : 70 mm
Fonctionnement électrique
Cet interrupteur coupe uniquement la phase du circuit. Le neutre et la terre restent continus et ne doivent pas être interrompus. Le boîtier comporte un canal de passage pour la terre, permettant l’utilisation d’un câble 3×0,75 mm² avec fiche 3 pôles.
Les photos de la version transparente (voir plus bas) permettent de visualiser le cheminement des conducteurs à l’intérieur du boîtier, mais le modèle présenté ici est un interrupteur marron opaque.
Montage et raccordement
Pour installer correctement l’interrupteur :
- Phase (marron) : couper le fil, puis insérer les deux extrémités dans le bornier interne (entrée/sortie).
- Neutre (bleu) : laisser passer le fil en continu, sans le couper.
- Terre (vert/jaune) : faire passer le fil dans le canal inférieur prévu à cet effet, sans coupure.
- Compatible avec les câbles 2×0,75 mm² ou 3×0,75 mm² utilisés sur les lampadaires domestiques.
Ce système garantit une installation simple, propre et conforme aux normes d’éclairage domestique.

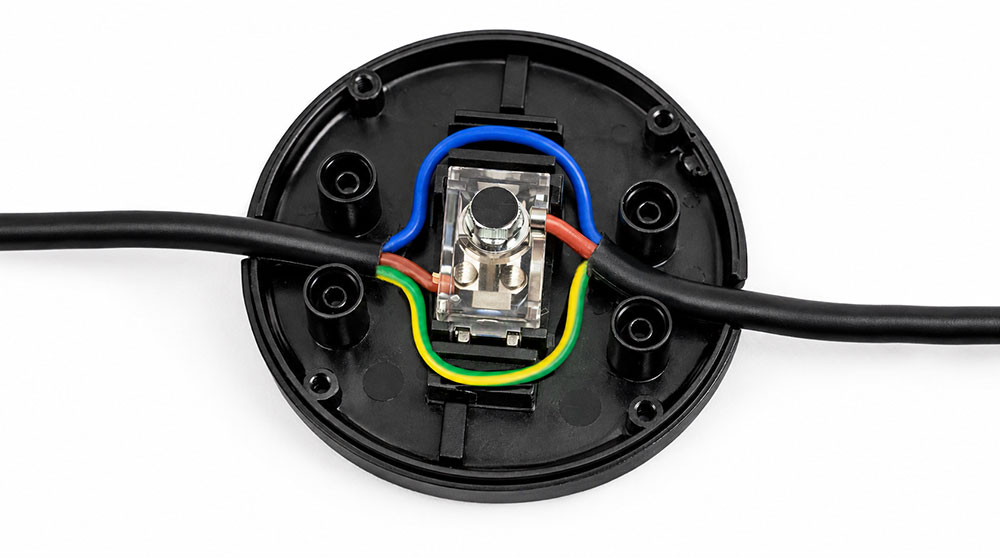

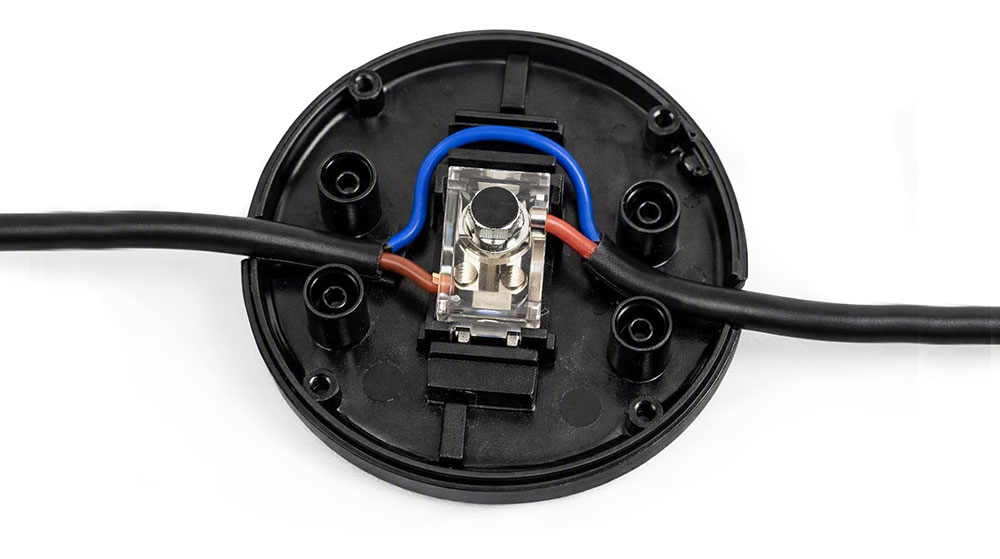

Vue interne du câblage (exemples de montage)
Les photos ci-dessous illustrent le passage de la phase, du neutre et de la terre. Elles permettent de comprendre clairement le rôle de chaque conducteur.
