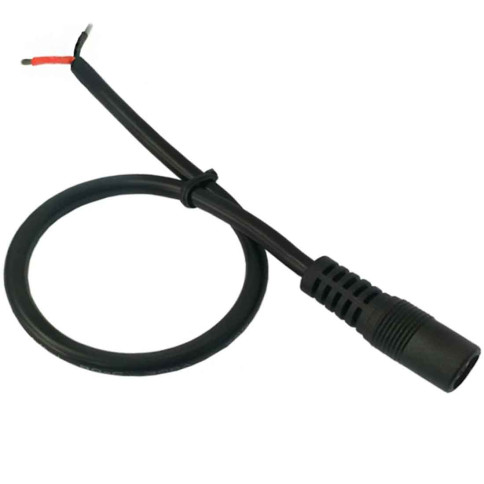

Cordon d'alimentation Jack femelle 5,5 × 2,1 mm avec câble forte intensité 1,5 mm² – 10 A
Ce cordon d'alimentation Jack DC femelle 5,5 × 2,1 mm est conçu pour les applications basse tension nécessitant une intensité élevée jusqu'à 10 A.
Il se distingue des cordons Jack classiques, généralement proposés avec des conducteurs de plus faible section et destinés à des intensités inférieures. Ce modèle utilise des conducteurs en cuivre de forte section 1,5 mm² (14 AWG), particulièrement adaptés au transport d'un courant important.
Avec une capacité de 10 A, ce cordon convient notamment aux alimentations, installations LED et équipements basse tension nécessitant davantage de courant qu'avec un cordon Jack standard.
Les deux fils sont dénudés et étamés à leur extrémité. Ils peuvent être raccordés directement sur un bornier lorsque l'équipement en possède un, ou permettre la réalisation d'une liaison par soudure.
Caractéristiques du cordon Jack 10 A
- Type : cordon d'alimentation Jack DC femelle
- Connecteur : Jack 5,5 × 2,1 mm
- Intensité : jusqu'à 10 A
- Tension : 1 à 36 V DC
- Section des conducteurs : 1,5 mm² (14 AWG)
- Conducteurs : cuivre
- Longueur totale : environ 20 cm
- Terminaison : fils dénudés et étamés
- Raccordement : par bornier ou soudure
Un cordon d'alimentation adapté aux fortes intensités
La section de 1,5 mm² des conducteurs constitue l'un des principaux avantages de ce modèle. De nombreux cordons équipés d'un connecteur Jack 5,5 × 2,1 mm sont destinés à des intensités plus faibles et utilisent des câbles de section inférieure.
Ce cordon permet ainsi de disposer d'une connexion Jack compacte pour une alimentation jusqu'à 10 A, tout en bénéficiant de conducteurs de forte section.
À titre indicatif, une intensité de 10 A correspond à une puissance électrique de 120 W sous 12 V ou de 240 W sous 24 V.
Fabrication de cordons d'alimentation sur mesure
Starled propose également la fabrication sur mesure de ce type de cordon d'alimentation. Différentes longueurs de câble, sections de conducteurs et configurations de connecteurs peuvent être étudiées en fonction de votre application.
Les câbles peuvent notamment être proposés avec un revêtement noir ou blanc. Cette prestation est principalement destinée aux professionnels et aux commandes en quantité.
N'hésitez pas à nous contacter pour étudier la fabrication d'un cordon correspondant aux caractéristiques de votre installation.
