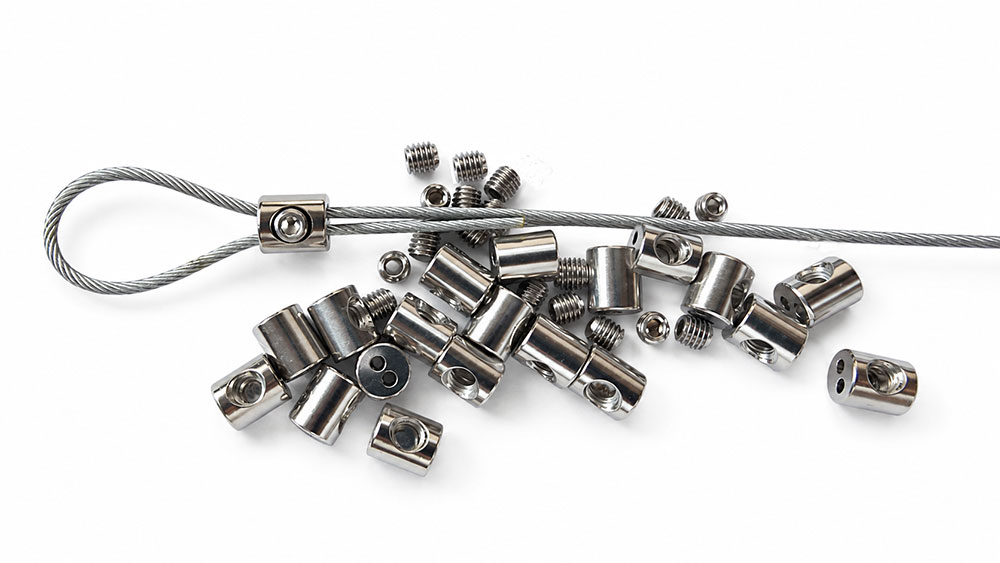

Serre-câble miniature pour câble porteur en acier
Ce serre-câble miniature à double passage permet de réaliser simplement une boucle solide et discrète sur un câble porteur en acier.
Avec seulement 10 mm de hauteur et 8,5 mm de diamètre, il offre un encombrement particulièrement réduit. Il peut ainsi être facilement intégré à l'intérieur d'une douille, d'un pavillon, d'une rosace ou directement dans la structure d'un luminaire.
Idéal pour la suspension de luminaires
Ce mini serre-câble est particulièrement adapté à la fabrication et à la suspension de luminaires utilisant un câble porteur en acier.
Starled propose notamment une gamme de câbles électriques décoratifs avec revêtement textile, dont certains modèles intègrent un câble porteur en acier. Celui-ci permet de reprendre le poids du luminaire indépendamment des conducteurs électriques.
Le serre-câble permet de former très simplement une boucle avec le câble porteur afin de créer un point de fixation mécanique compact. Cette boucle peut ensuite prendre place à l'intérieur d'une douille ou être utilisée comme point de suspension dans le luminaire.
Un système de fixation extrêmement compact
Le câble acier passe dans les deux perçages parallèles du serre-câble. Il suffit de déterminer la dimension souhaitée de la boucle, puis de bloquer les deux brins grâce à la vis latérale à six pans creux (BTR).
Cette conception permet d'obtenir un montage propre et particulièrement discret, là où un serre-câble traditionnel serait beaucoup plus encombrant.
Caractéristiques techniques
- Type : serre-câble miniature double passage
- Utilisation : câble porteur en acier
- Diamètre maximal du câble : Ø 2,2 mm
- Diamètre du serre-câble : Ø 8,5 mm
- Hauteur : 10 mm
- Serrage : vis latérale six pans creux (BTR)
- Fonction : création et blocage d'une boucle sur câble acier
- Applications : luminaires, suspensions, douilles, rosaces et montages avec câble porteur
Pour les luminaires relativement lourds
Lorsqu'un luminaire présente un poids important, celui-ci ne doit pas être supporté par les conducteurs électriques. L'utilisation d'un câble porteur en acier permet de dissocier la fonction mécanique de la fonction électrique : le câble acier supporte le luminaire tandis que les conducteurs assurent son alimentation.
Grâce à ses dimensions de seulement Ø 8,5 × 10 mm, ce serre-câble constitue une solution particulièrement intéressante lorsque l'espace disponible à l'intérieur du luminaire est très réduit.
Important : la charge admissible dépend notamment du diamètre et des caractéristiques du câble acier utilisé, de la qualité du serrage et de la conception générale du luminaire. Toujours vérifier la résistance de l'ensemble du système de suspension avant utilisation.
